深度剖析電抗器工作原理,這回你看懂了嗎?

發表時間: 2021-12-22 15:14:25

作者: 廣州市力恒盛電子有限公司

來源: http://1bd.com.cn/

瀏覽:

通常,電路中的電容和電感會阻礙交流。我們可以把這種現象稱為電抗,符號用x表示,什么是電抗器?業內也有人稱之為感應器。當導體通電時,會在它所占據的一定空間內產生磁場。因此,所有能夠攜帶電流的電導體都將具有一般的電感性能。

通常,電路中的電容和電感會阻礙交流。我們可以把這種現象稱為電抗,符號用x表示,什么是電抗器?業內也有人稱之為感應器。當導體通電時,會在它所占據的一定空間內產生磁場。因此,所有能夠攜帶電流的電導體都將具有一般的電感性能。

但是在這種情況下,通電的長直導體的電感會比較小,所以產生的磁場不會那么強。因此,在實際應用中,電抗器采用了將導線纏繞成螺線管的結構,可以稱之為空芯電抗器。同時,在一些特殊的應用要求中,為了使螺線管具有較強的電感性能,將鐵芯插入管中就會形成這種結構,而這種類型可以稱為鐵芯電抗器。

一般來說,電抗可以分為容抗和感抗。如果我們從專業的角度對這些術語進行分類,那么感抗(電感)和容抗(電容)統稱為電抗器。

工作原理

電網中使用的電抗器本質上是沒有導磁材料的空心線圈。可根據需要布置成垂直、水平和V形裝配形式。電力系統短路時,會產生較大的短路電流。沒有限制,很難保持電氣設備的動態穩定性和熱穩定性。因此,為了滿足某些斷路器的開斷能力要求,經常在出線斷路器處串聯電抗器,以增加短路阻抗,限制短路電流。

由于電抗器的使用,短路時電抗器上的壓降較大,因此也起到了維持母線電壓等級的作用,使得母線上的電壓波動較小,保證了非故障線路上用戶用電設備的運行穩定。

分類

按結構及冷卻介質、按接法、按功能、按用途進行分類。

  • 根據結構和冷卻介質,可分為空心式、芯式、干式和油浸式,如干式空心電抗器、干式空心電抗器、油浸式空心電抗器、油浸式空心電抗器、夾持式干式空心電抗器、包裹式干式空心電抗器、水泥電抗器等。
  • 按接線方式分為并聯電抗器和串聯電抗器。
  • 按功能:分為限流和補償。
  • 按用途:按具體用途細分,如限流電抗器、濾波電抗器、平波電抗器、功率因數補償電抗器、串聯電抗器、平衡電抗器、接地電抗器、消弧線圈、進線電抗器、出線電抗器、飽和電抗器、自飽和電抗器、可變電抗器(可調電抗器、可控電抗器)、軛流電抗器、串聯諧振電抗器、并聯諧振電抗器等。

作用

電抗器最重要的功能是將電能轉化為磁能并加以保存。目前比較常見的電抗器有串聯電抗器和并聯電抗器,其中串聯電抗器主要用于限制短路電流和保護電流,并聯電抗器用于調節工作電壓。

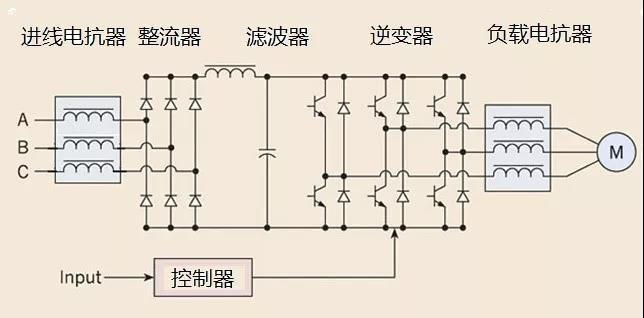

進線串聯電抗器的主要作用是抑制進線電源的網側諧波,這會增加進線電源主電路的短路阻抗。是否使用這種變頻器是根據靈活性來考慮的。

串聯電抗器的主要作用是平衡出線電纜的分布容性負載,增加出線主電路的短路阻抗。它可以抑制變頻器的諧波輸出,起到降低變頻器噪聲的作用。當兩臺以上逆變器并聯運行時,還起到限制換相環流和負載平衡的作用。前者考慮電纜長度決定是否使用變頻器,后者必須使用。

應用

我們都知道并聯電抗器是用來補償系統的容抗的,所以通常都是和晶閘管串聯在一起連續調節無功電流。值得一提的是,它的原型是發電機滿載試驗。串聯電抗器一般與補償電容串聯使用,可以實現穩態諧波的串聯諧振。其中一小部分仍然屬于高電感電抗器。

有些反應器可能沒有上面提到的并聯和串聯反應器應用廣泛,但它們也起著重要的作用,因此不能忽視。例如,通過交流電的調諧電抗器和串聯的電容器可以對指定的諧波分量形成串聯諧振,從而可以吸收諧波分量。還有進線電抗器,也稱為換向電抗器。它用于電網的進線,以限制交流換向電網側的電壓降。

電抗器在電網中起著非常重要的作用,它也被用在電網的所有重要點上。許多反應堆與其他重要的電子元件一起工作。應當注意,反應器主要由金屬和絕緣材料制成。金屬電抗器一般耐高溫,而絕緣材料需要特別注意其老化。一般來說,絕緣材料的含水量越高,老化越快。因此,在使用電抗器時要注意其使用壽命,以免影響其使用效果。
